Grobo modeliranje gorivnega elementa PWR

Trenutno razvijam grob model gorivnega elementa PWR – fazo, v kateri postopoma gradim strukturo in preverjam razmerja med glavnimi komponentami, še preden se lotim končnega tehničnega modeliranja.

Osnova je mreža 17 × 17, ki določa položaje gorivnih palic, vodil in instrumentacijskih cevi. Na tej točki še ni materialnih detajlov ali tekstur – gre za preverjanje geometrije in prostorske logike. Pomembno je, da so razmiki, višina in razmerja realistični, saj bo to pozneje vplivalo na celotno sestavo jedra.

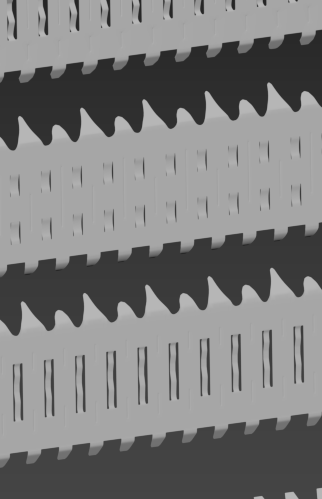

V tej fazi se posebej posvečam mrežam (spacer grids) – trenutno najbolj kompleksnemu delu modela. Čeprav delujejo kot preprosti okvirji, so v resnici mehanski, hidravlični in toplotni elementi, ki zagotavljajo:

• natančno poravnavo gorivnih palic,
• stabilnost pri visokih pretokih hladila,
• dušenje vibracij in preprečevanje fretting wear,
• ter prenos obremenitev med palicami in nozzli.

Ta faza ni namenjena estetiki, temveč razumevanju logike konstrukcije. Grobi model mi omogoča, da preverim, ali so mreže pravilno poravnane, in da celoten sklop diha kot funkcionalna celota, preden preidem v detajlno, končno modeliranje.

Trenutno testiram njihovo vertikalno razporeditev in debelino, saj vsaka mreža v sestavi opravlja drugačno funkcijo – od robustne spodnje “end grid” do sredinskih z mešalnimi lopaticami.

Proces še ni zaključen. Mreže ostajajo v razvoju, saj iščem ravnotežje med natančnostjo in vizualno berljivostjo – da bodo v končnem modelu hkrati tehnično korektne in jasno razumljive tudi v vizualni interpretaciji.

Ko je ta faza zaključena, sledi mapiranje materialov, kjer se začne oblikovati površinska identiteta modela – kovina, beton, senčenje. Po tem pride vizualizacija, kjer sistem dobi svetlobo, in nato še prerez, ki bo pokazal notranjo zgradbo in pot zraka skozi celoten sklop.

Ta proces je osnova za vse nadaljnje faze – miren, tehničen uvod v to, kar bo pozneje prikazano v detajlu.
