Pri tem projektu nisem želela ustvariti še ene »lepe« vizualizacije reaktorja. Cilj je bil drugačen: razumeti jedro SMR NuScale od znotraj navzven in to razumevanje prevesti v prostorsko, berljivo 3D-strukturo.

Jedro, ki ga razvija NuScale Power, je kompaktna, a izjemno premišljena evolucija klasičnega PWR-koncepta. Manjše mere ne pomenijo poenostavitve – ravno nasprotno. Vsak element ima več vlog: mehansko, nevtronsko, hidravlično in varnostno.

Od dokumentacije do geometrije

Modeliranje se je začelo z branjem javno dostopne FSAR dokumentacije. Šele, ko razumeš zakaj je nekaj oblikovano tako, kot je, lahko začneš razmišljati o kako to prikazati.

Pri jedru sem se osredotočila na:

• razpored gorivnih elementov (FA) in njihovo logiko zlaganja,

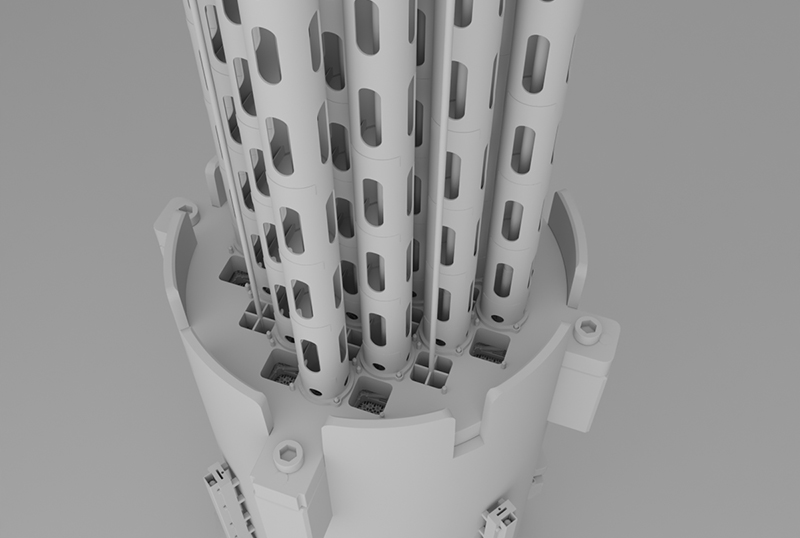

• Control Rod Assemblies (CRA) in način vpetja v zgornjo strukturo,
• In-Core Instrumentation (ICI), ki je pogosto spregledana, a ključna za razumevanje nadzora jedra,

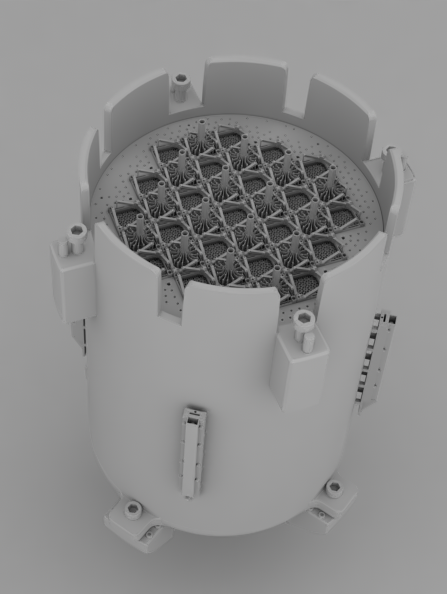

• core barrel, support plates in reflectors, ki dajejo jedru njegovo značilno “arhitekturo”.

Vsak kos je bil modeliran z mislijo na funkcijo, ne na vizualni učinek.

Zakaj je SMR jedro poseben izziv za 3D-modeliranje

Pri velikih PWR-jih si lahko določene stvari “izposodiš” iz splošno znanih shem. Pri SMR-ju tega luksuza ni. Razmerja so drugačna, tolerance manjše, integracija sistemov pa bistveno tesnejša.

Največ časa je šlo v:

• merila (če je en element napačen za nekaj centimetrov, se vse poruši),
• odnose med komponentami (kaj se naslanja na kaj, kaj je vodeno, kaj je fiksno),
• vizualno berljivost – da gledalec začuti logiko sistema, ne da bi poznal jedrsko terminologijo.

Vizualizacija kot orodje razumevanja

Ta model ni namenjen promociji ali rekonstrukciji dejanskega dizajna. Gre za interpretacijo, ki temelji na javnih virih in spoštuje tehnične omejitve.

Zame je 3D-modeliranje tukaj postalo:

• orodje za učenje,
• način preverjanja lastnega razumevanja,
• most med suho tehnično dokumentacijo in prostorsko intuicijo.

Ko enkrat vidiš, kako se CRA dejansko “obnašajo” v prostoru ali kako ICI vstopajo v gorivni element, se teorija začne sestavljati sama od sebe.

Kaj sledi?

Jedro je temelj. Naslednji koraki vodijo v upper internals, podporne strukture in širši kontekst reaktorske hale. Vsak sloj dodaja novo raven razumevanja – in vsakič znova potrdi, da pri jedrski tehnologiji nič ni naključno.

Če vas zanima, kako je videti jedrski sistem, ko ga začneš brati kot prostor in ne le kot shemo, potem ste na pravem mestu.

Opomba: Vizualizacija je avtorsko delo in temelji izključno na javno dostopni dokumentaciji. Ne predstavlja uradnega ali komercialnega prikaza sistema NuScale.
