Od gorivnega elementa in jedra, prek zgornjih notranjih struktur, CRA in ICI povezav, do celotnega sistema reaktorske tlačne posode.

Ljudje pogosto vidijo 3D model kot vizualni rezultat. Končno sliko. Čist render. Tehnični objekt, narejen viden.

Toda ta projekt nikoli ni bil samo ustvarjanje slike.

V ta model reaktorskega sistema je bilo vloženih približno 850 ur, ne zato, ker bi bil cilj vizualna kompleksnost sama po sebi, temveč zato, ker je vsaka faza zahtevala nekaj bistveno težjega od samega modeliranja: razumevanje.

To nikoli ni bil proces samega modeliranja oblike. Bil je proces branja sistema, preverjanja odnosov, testiranja prostorske logike in odločanja: detajl za detajlom, kaj mora biti prisotno, zakaj mora biti prisotno in kako daleč lahko rekonstrukcija na podlagi javne dokumentacije pride, ne da bi prešla v izmišljanje.

Reaktor ni zbirka posameznih delov

Ena največjih razlik med splošnim 3D delom in modeliranjem jedrskih sistemov je ta, da komponent ni mogoče obravnavati kot izolirane objekte.

Reaktorska tlačna posoda ni “samo posoda”. CRDM-ji niso “samo vertikalni elementi nad glavo posode”. Nosilci niso drugotne podrobnosti. Vsak viden del pripada verigi logike:

• strukturni logiki,
• logiki dostopa,
• obratovalni logiki,
• varnostni logiki,
• in prostorskim posledicam, ki vplivajo na vse okoli njega.

Zato takšno delo zahteva čas. V takem sistemu detajl nikoli ni samo detajl. Detajl je pogosto vidna sled neke konstrukcijske odločitve.

Zakaj čas izgine tako hitro

Od zunaj se 850 ur sliši pretirano. Od znotraj pa to zelo hitro postane povsem razumljivo.

Čas izgine v:

• branje javno dostopnih tehničnih referenc,
• primerjanje risb in pisnih opisov,
• preverjanje proporcev,
• razreševanje geometrije iz nepopolnih pogledov,
• odločanje, kaj je mogoče zanesljivo rekonstruirati,
• poenostavljanje tistega, česar ni mogoče upravičiti,
• in varovanje meje med tehnično interpretacijo in špekulacijo.

Nekatere stvari delujejo preprosto, dokler jih ne začneš modelirati.

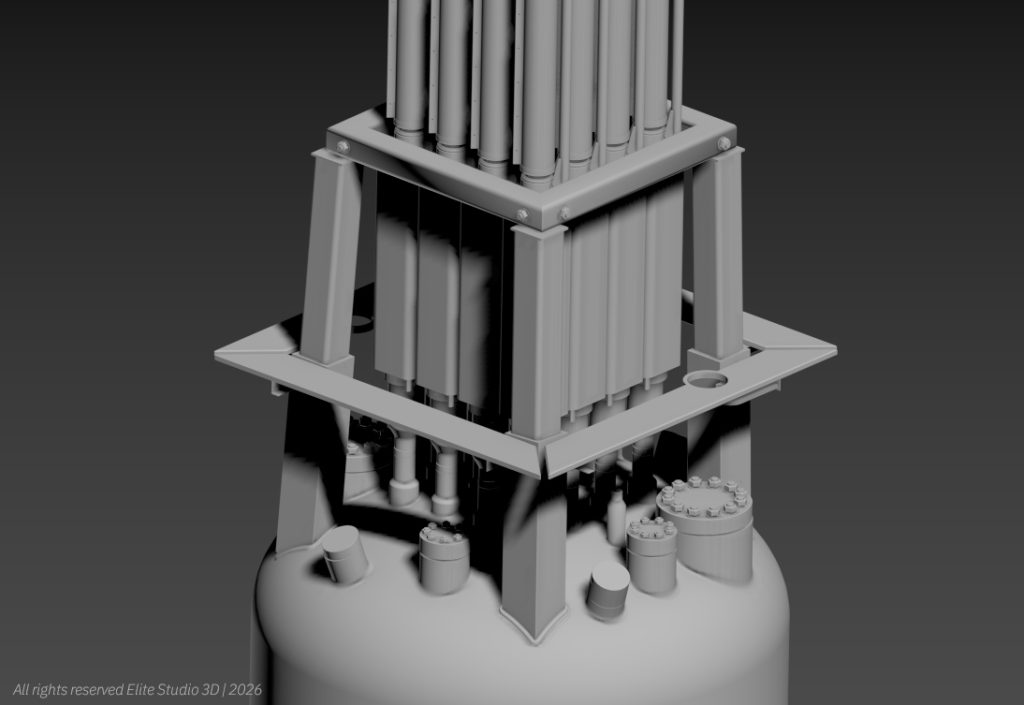

Sklop CRDM je bil ena izmed njih.

Na prvi pogled lahko deluje kot razmeroma preprosta zgornja struktura. V praksi pa je postal projekt znotraj projekta: cilindrična zgornja geometrija, podaljšani spodnji volumni, nosilci, vmesniki, vijaki, prehodi in stalna potreba, da celoten sklop ostane skladen nad glavo posode.

To je ena izmed skritih resnic modeliranja jedrskih sistemov:

kar deluje kompaktno, je pogosto visoko zgoščena kompleksnost.

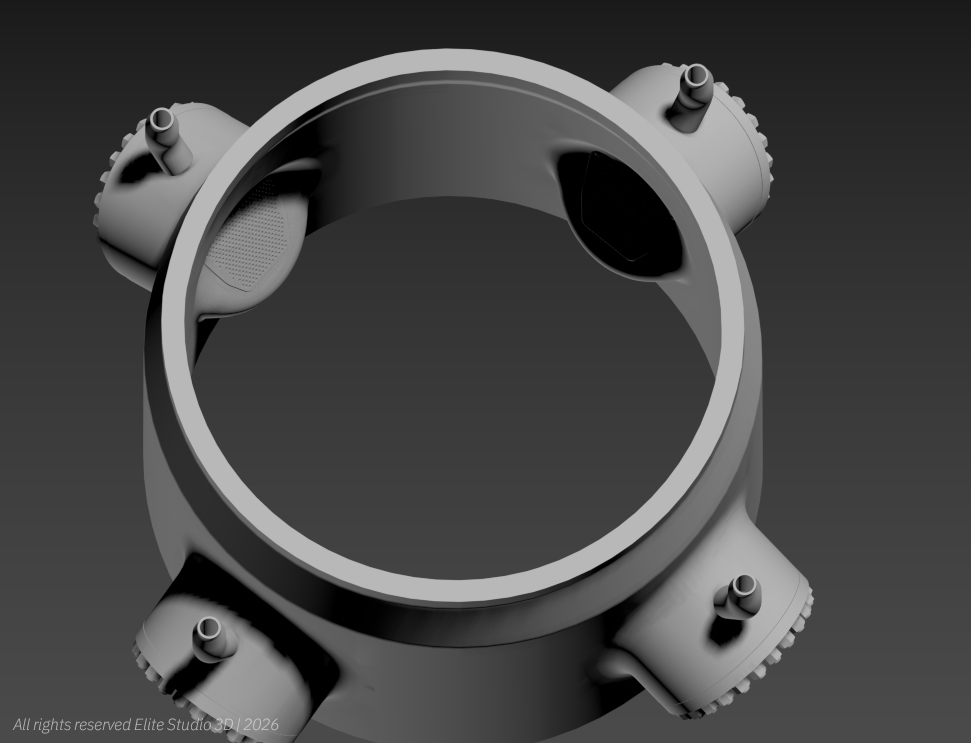

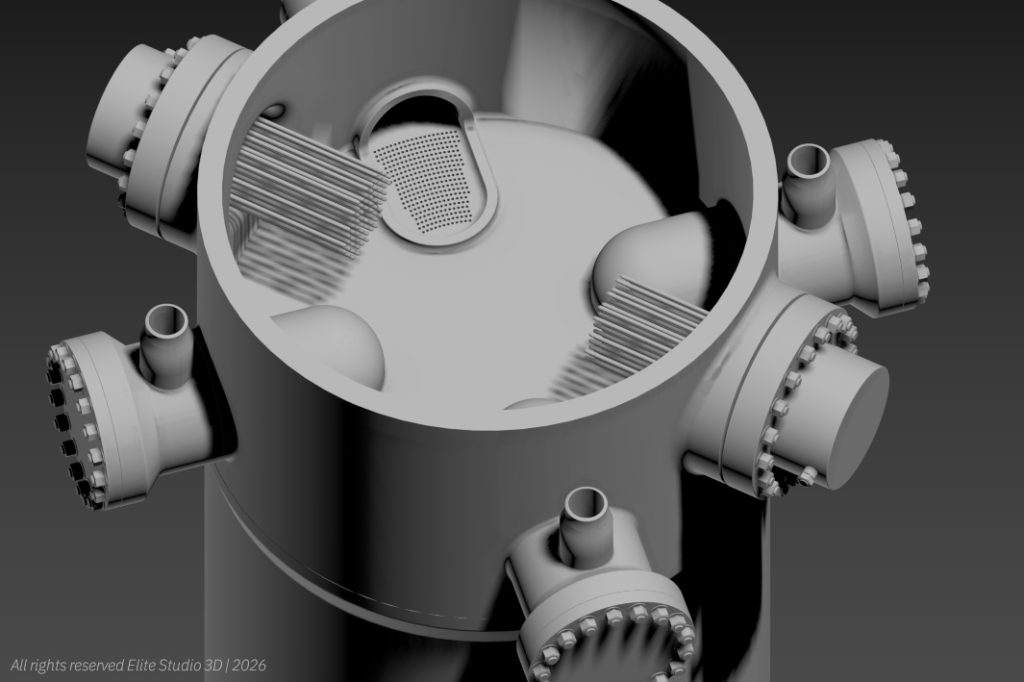

Prvi večji mejnik: RPV

Točka, ko RPV začne delovati kot skladen sistem, je prvi resnični mejnik projekta.

Takrat model ne deluje več kot skupek ločenih komponent, temveč začne delovati kot arhitektura reaktorja. Posoda, logika zgornjih nosilcev, razporeditev CRDM-jev in odnosi nad glavo posode začnejo govoriti isti jezik, ne kot izolirana geometrija, temveč kot sistem.

In to je pomembno.

Kajti pri jedrskem modeliranju verodostojnost ne izhaja samo iz površinskega videza. Izhaja iz tega, ali struktura deluje notranje dosledno.

Če sistem nima smisla, ga noben render ne more rešiti.

Kaj namenoma ni bilo prikazano.

Drug pomemben del tega dela je bila zadržanost.

Ni prav, da se ugiba vsak notranji detajl. Ni prav, da se vsako nerešeno obliko zapolni samo zaradi občutka popolnosti. Tam, kjer geometrije ni bilo mogoče jasno podpreti z javnimi referencami, je bila bodisi poenostavljena bodisi izpuščena. Ta odločitev je bila namerna.

Pri tehnični rekonstrukciji je 95–97 % utemeljenosti v dokazih močnejših kot 100 %, napolnjenih z izmišljanjem.

To ni omejitev.
To je disciplina.

Kako je ta projekt spremenil moje razumevanje SMR-jev

Preden človek dejansko dela z realno geometrijo, je izraz SMR zelo lahko razumeti kot nekaj fizično majhnega, skoraj intuitivno kompaktnega.

Proces modeliranja to iluzijo zelo hitro razblini.

Ti sistemi so morda po moči manjši od velikih konvencionalnih enot, vendar so še vedno fizično masivni, gosto integrirani in prostorsko zahtevni. Njihova kompaktnost ni preprostost. Je koncentracija. To postane jasno v trenutku, ko v model vstopijo realne dimenzije, realni vmesniki in realni odnosi med komponentami.

Ena najpomembnejših stvari, ki me jih je ta projekt naučil, je zelo preprosta: majhno ne pomeni preprosto.

Kaj sledi

Ker je RPV zdaj zaključen kot skladna celota, se projekt premika v naslednjo fazo: CNV. HCSG ostaja namenoma prepuščen poznejšemu koraku, ko bo širši sistemski kontekst že dovolj vzpostavljen, da bo mogoče pravilno določiti logiko prereza. To zaporedje ni naključno. Pri takih projektih vrstni red ni formalnost, ampak del tehnične discipline.

Zaključna misel

Teh 850 ur nikoli ni bilo namenjenih temu, da bi nekaj delovalo impresivno.

Njihov namen je bil priti čim bližje, kolikor je to mogoče prek javne dokumentacije, notranji logiki resničnega reaktorskega sistema.

Ne zato, da bi ga pomanjšali. Ne zato, da bi ga poenostavili. Ne zato, da bi ga spremenili v vizualno fikcijo. Temveč zato, da bi kompleksnost obravnavali s spoštovanjem.

Kajti pri modeliranju jedrskih sistemov najtežji del ni narisati objekt. Najtežji del je vedeti, kdaj sistem končno začne imeti smisel.

Opomba: Vizualizacija je avtorsko delo in temelji izključno na javno dostopni dokumentaciji. Ne predstavlja uradnega ali komercialnega prikaza sistema NuScale.
