Uvod v Arhitekturo Jedrskega Goriva

V jedrskih elektrarnah tipa PWR je gorivni element tisti del reaktorske sredice, ki v največji meri določa energijski izkoristek, nevtronsko ekonomijo in dolgoročno varnost obratovanja. Čeprav deluje kot standardiziran industrijski izdelek, je njegova notranja logika rezultat desetletij razvoja, optimizacij, materialnih študij in inženirskih kompromisov. Pravilno ga razumeti pomeni razumeti, zakaj so današnji lahkovodni reaktorji tako robustni, predvidljivi in učinkoviti. Namen tega prispevka je predstaviti osnovno arhitekturo PWR gorivnega elementa ter proces njegove natančne 3D-vizualizacije, ki združuje tehnično razumevanje, materialno znanost in vizualni minimalizem.

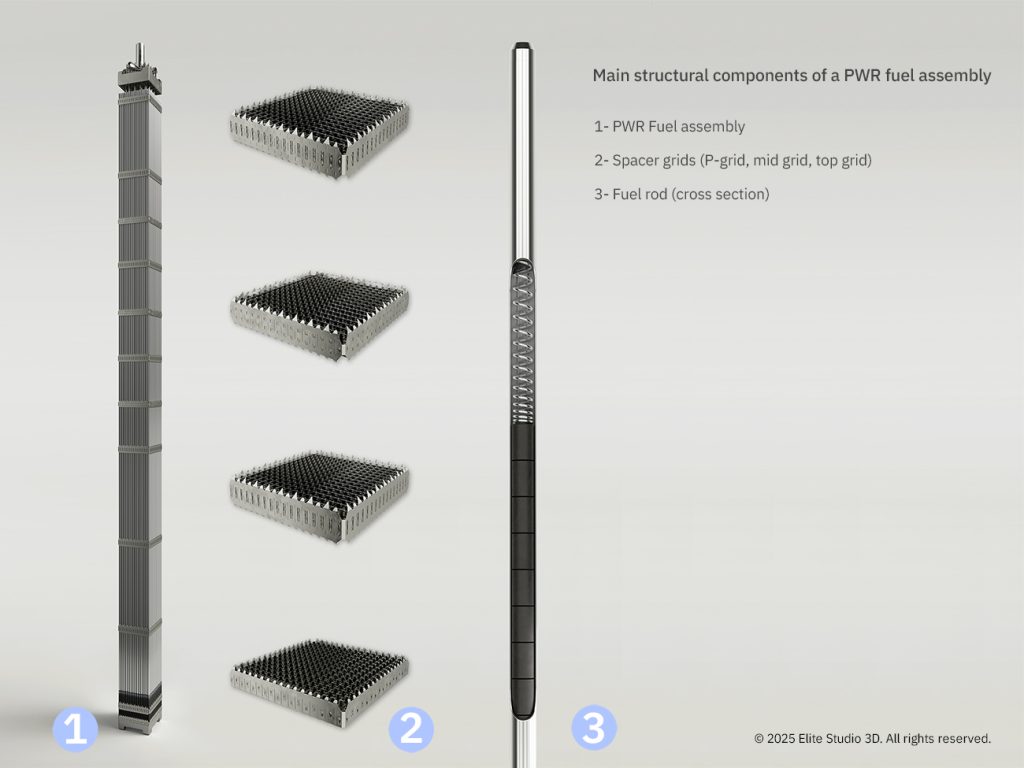

Geometrija in Funkcionalna Logika 17×17 Zgradbe

Osnova gorivnega elementa je matrika 17×17, v kateri so gorivne palice razporejene okrog vodilnih cevi in instrumentacijskega kanala. Ta geometrija ni naključna; omogoča ravno pravšnje razmerje med gostoto goriva, prostorom za pretok hladila in moderacijo nevtronov. Znotraj teh kvadratnih mrež so gorivne palice, hermetično zaprte cevi iz zlitine Zircaloy-4, napolnjene s keramičnimi peleti uranovega dioksida. Te palice niso samo »posoda za gorivo«, temveč ena izmed najpomembnejših varnostnih pregrad, saj v njih ostanejo ujeti fisijski produkti. Da lahko to funkcijo opravljajo več let, morajo preživeti visoke temperature, intenzivne nevtronske tokove, vibracije in kombinacijo korozijskih ter mehanskih obremenitev.

Notranjost Gorivne Palice: Peleti, Plenum in Vzmet

Med peleti in ovojem je majhna zračna reža, napolnjena s helijem, ki izboljša toplotni prenos, nad peleti pa se nahaja plenum z vzmetjo, ki kompenzira širjenje plina zaradi fisije.

Vodilne Cevi in Topologija Kontrolnih Palic

Med gorivnimi palicami potekajo vodilne cevi, katerih naloga je voditi kontrolne palice ter zagotoviti stabilno in ponovljivo pot za vstavljanje absorberjev med regulacijo reaktorja ali pri hitri zaustavitvi. Čeprav so te cevi preproste na videz, so mehansko izjemno zahtevne: njihova dolžina presega štiri metre, podpirajo jih distančne mreže in povezujejo top ter bottom nozzle.

Patenti, kot je Westinghouseov opis mehaničnih povezav med Zircaloy cevnimi vodili in jeklenimi nozzli (npr. patent US 3,791,466), poudarjajo, kako zapleteno je povezovati materiale, ki imajo povsem različne lastnosti pod obsevanjem in v vroči vodi. Izogibanje spajanju dveh različnih kovin z varjenjem — ker to povzroči krhke intermetalne faze — vodi do mehanskih rešitev, ki omogočajo toplotno raztezanje in hkrati ohranjajo strukturno integriteto.

Distančne Mreže: Hidravlična Jedra Stabilnosti

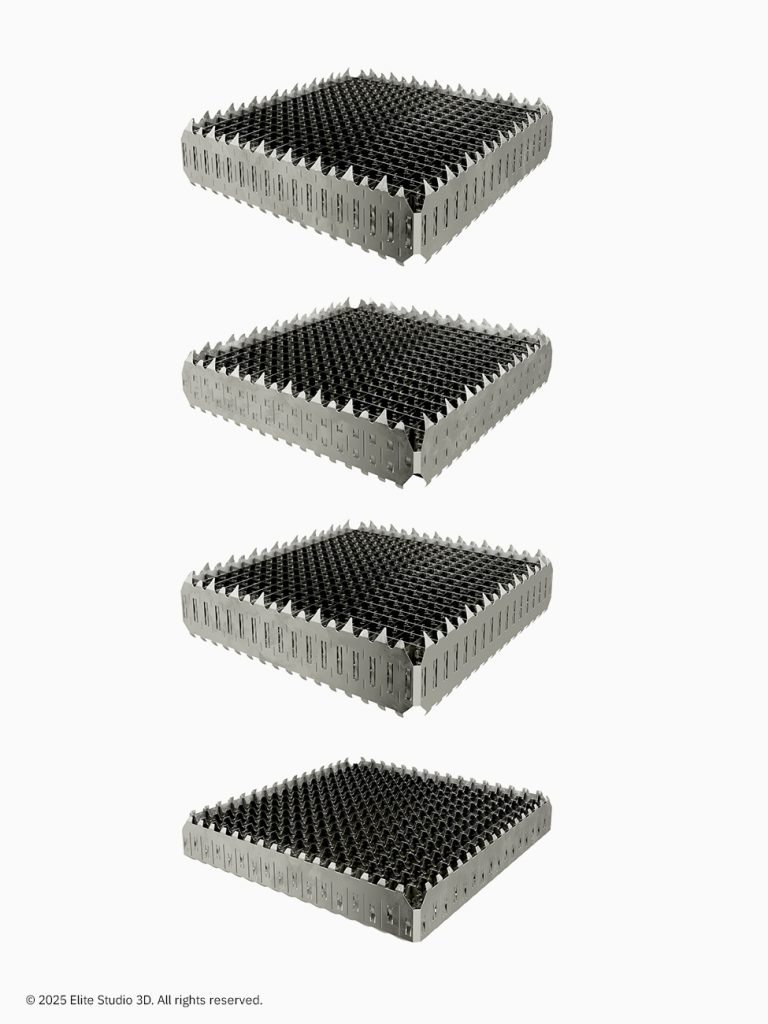

Distančne mreže, razporejene vzdolž gorivnega elementa, držijo palice v natančni poziciji in oblikujejo hidravlično okolje, skozi katerega teče hladilo. Izdelane so iz Inconela ali kombinacije Inconela in Zircaloya, saj morajo vzdržati vibracije, termohidravlične turbulence in visoke temperature. Poleg svoje nosilne funkcije pa mreže vsebujejo tudi vzmeti (springs) in centrične izbokline (dimples), ki z elastično podporo zagotavljajo stabilno prileganje gorivnih palic.

V tej vizualizaciji sta springs in dimples modelirana natančno, v skladu z njihovo splošno znano strukturo. Ti elementi so ključni za mehansko stabilnost gorivnega elementa, saj zmanjšujejo tveganje vibracijskega frettinga in ohranjajo ponovljivo lego palic v vseh obratovalnih pogojih. Takšna zasnova je standardna v PWR gorivih in jo potrjujejo tudi javno dostopne tehnične referenčne dokumentacije ter patenti, ki opisujejo različne izvedbe anti-fretting vzmeti in kontaktnih površin (npr. patent US 7,835,484).

Edini del mrež, ki ga vizualizacija namerno ne vključuje, so mixing vanes. Te lopatice, katerih geometrija je med proizvajalci goriva komercialno občutljiva, ostajajo izpuščene iz modela iz spoštovanja do intelektualne lastnine industrije. Kljub temu mreža prikazuje svojo primarno konstrukcijsko in mehansko logiko brez poseganja v lastniške detajle.

Top in Bottom Nozzle: Mehanika Pretoka in Nosilna Konstrukcija

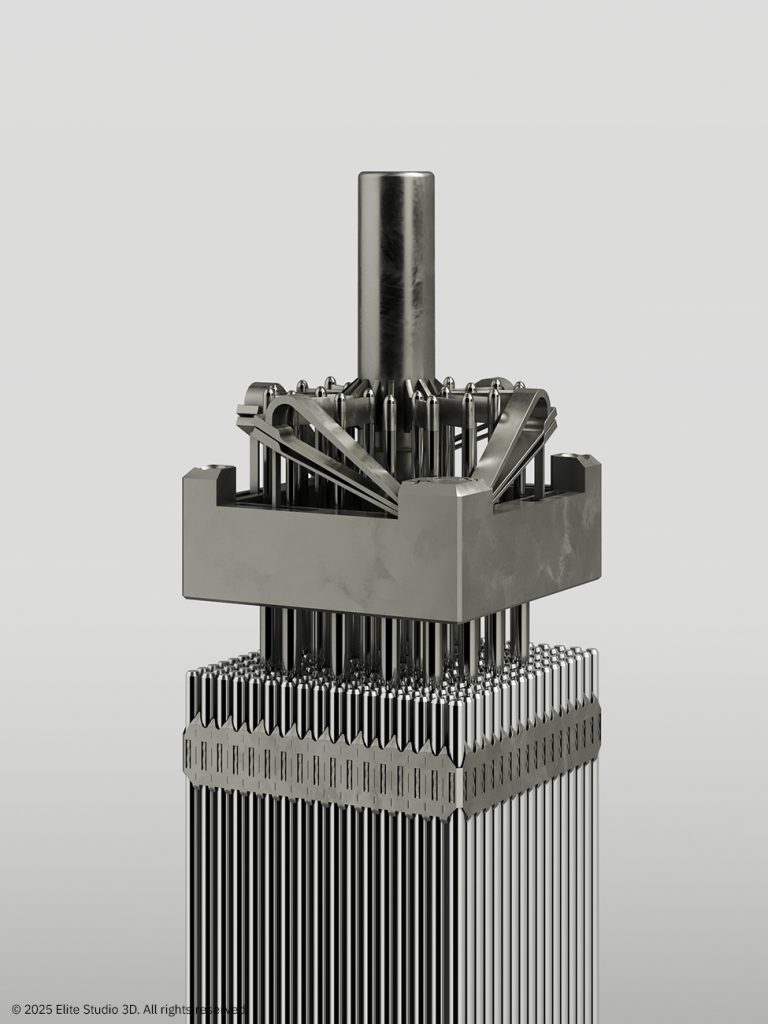

Zgornji in spodnji nozzle zaklepata gorivni element in ga povezujejo z reaktorsko sredico. Top nozzle vsebuje sistem vzmeti, ki preprečujejo dvig elementa zaradi pretoka hladila, ter odpirajo pot kontrolnim palicam. Spodnji nozzle pa razporedi hladilo, prenaša mehanske sile med rokovanjem in zagotovi natančno sidranje vodilnih cevi.

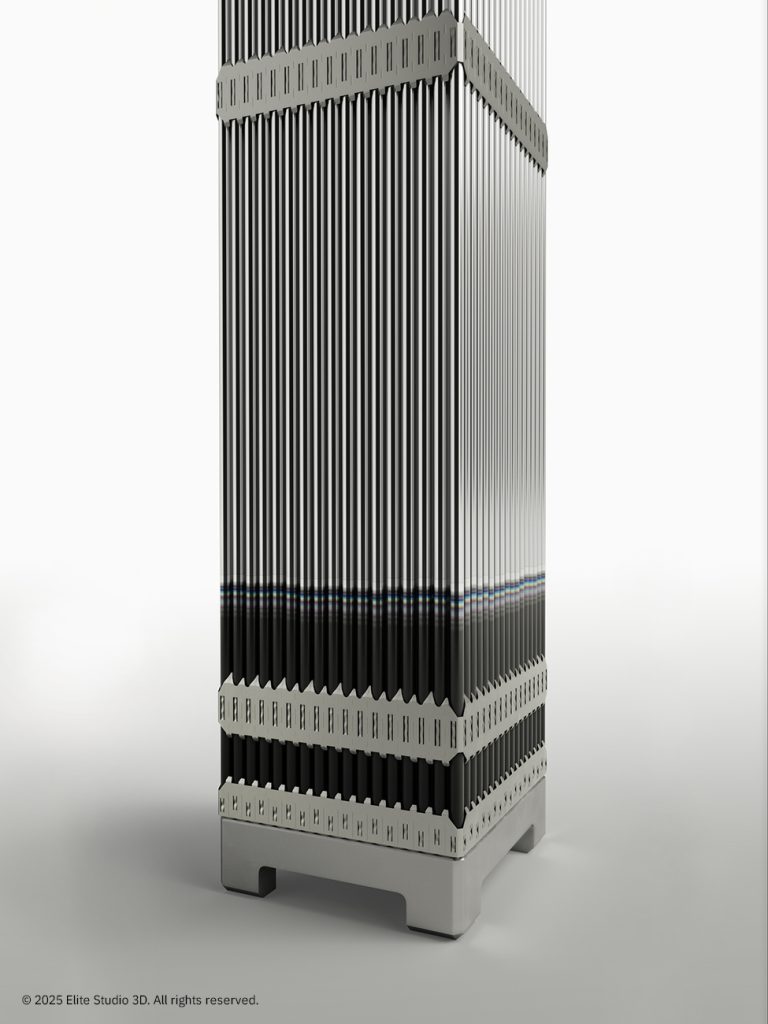

Na dnu elementa se pojavijo tudi značilni materiali prehodi: jeklene komponente, brazani spoji in območja, kjer je zaradi pretoka in temperature oksidacija ovoja najpogostejša — vizualen fenomen, ki ga eden izmed renderjev prikazuje zelo realistično in tehnično korektno.

3D-Modeliranje Kot Tehnična Interpretacija

3D-modeliranje gorivnega elementa ni bila zgolj rekonstrukcija, temveč proces razumevanja. Ker komercialni CAD modeli niso javni, je bilo treba obliko izpeljati iz javno dostopne dokumentacije, patentnih shem, fotografij in načrtov, ki pogosto prikazujejo le delne informacije. Zato je bila interpretacija nujna: vsak kos geometrije mora slediti tehnični logiki, tudi kadar ni neposredno definiran.

Posebna pozornost je bila namenjena materialnosti: videzu Zircaloya, toplim tonom Inconela, ostrejšemu odboju nerjavnega jekla in prikazom oksidacije. Vizualni slog je minimalen, čist in brez nepotrebnih umetniških dodatkov — s čimer poudari funkcijo, ne dekoracije.

Deli, kot so top nozzle, distančne mreže in prerez gorivne palice, so bili med najtežjimi za modeliranje, saj zahtevajo razumevanje tako mehanskih kot termohidravličnih principov. Hkrati pa je bilo treba ohraniti spoštovanje do zaščitenih industrijskih rešitev in se izogniti geometrijam, ki sodijo v lastniške tehnologije.

Zaključek: Vizualizacija Kot Most Med Tehniko in Razumevanjem

PWR gorivni element je globoko interdisciplinaren objekt. Združuje fiziko, metalurgijo, termohidravliko, nevtroniko in strojništvo v nekaj, kar na prvi pogled deluje preprosto, a je v resnici izjemno sofisticirano. 3D-vizualizacija tega sistema ni le estetski prikaz, ampak način, kako narediti nevidno vidno — kako prikazati notranjo strukturo, ki v realnosti ostaja skrita, a je ključna za razumevanje jedrske tehnologije.

Projekt tako združuje natančnost, spoštovanje do industrijske intelektualne lastnine in vizualno jasnost. V renderjih, predvsem v tistem, ki prikazuje oksidacijo pri bottom nozzle, se razkrije zgodba materialov, staranja in funkcionalnosti. To ni le prikaz goriva — to je prikaz tehnologije, ki deluje desetletja in ostaja ena najzahtevnejših konstrukcij, kar jih človeštvo proizvaja.

Vizualizacije, ki spremljajo ta članek, so avtorsko delo Elite Studio 3D. Namenjene so izključno izobraževalnim in komunikacijskim namenom.

Model temelji na javno dostopni tehnični dokumentaciji Westinghousea in predstavlja vizualno interpretacijo osnovne arhitekture PWR gorivnega elementa. Ne gre za uradno rekonstrukcijo ali natančno geometrijo nobenega komercialnega modela.
